Wereldkampioen in lineariteit

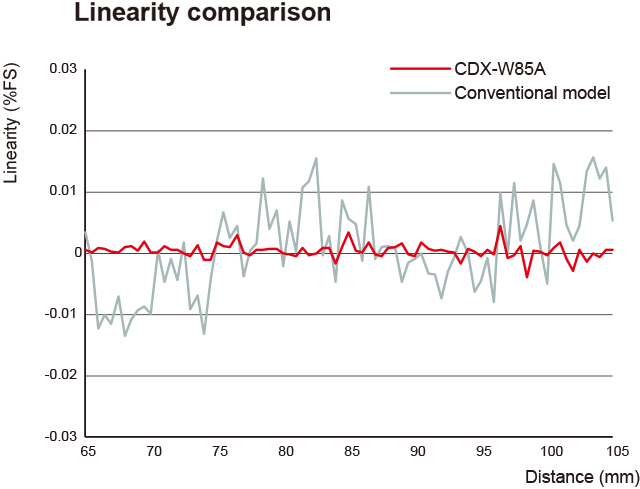

De CDX serie laser afstandssensoren van het Japanse OPTEX FA zijn wereldleider in lineariteit bij laser afstandssensoren. Met een lineariteitsfout van ruim onder de gespecificeerde +/-0.015% van het meetbereik, maken deze sensoren het mogelijk om absolute verplaatsingen contactloos zeer nauwkeurig te meten. De resolutie is standaard 0.25 μm voor alle versies, maar op aanvraag is een resolutie tot 10 nanometer ook mogelijk. De maximale meetfrequentie is met 80kHz extreem hoog.
Diagnose en configuratie zijn mogelijk via de ingebouwde webserver. De krachtige processor maakt het mogelijk om analyses zoals het controleren van toleranties in de sensor zelf uit te voeren.
Deze serie is leverbaar met meetbereiken van 15 +/-1 mm tot 150 +/-40 mm, en zowel met zeer kleine laser spot als met line beam. De CDX serie kan zowel diffuus als speculair gebruikt worden.
Geavanceerde optische technologie

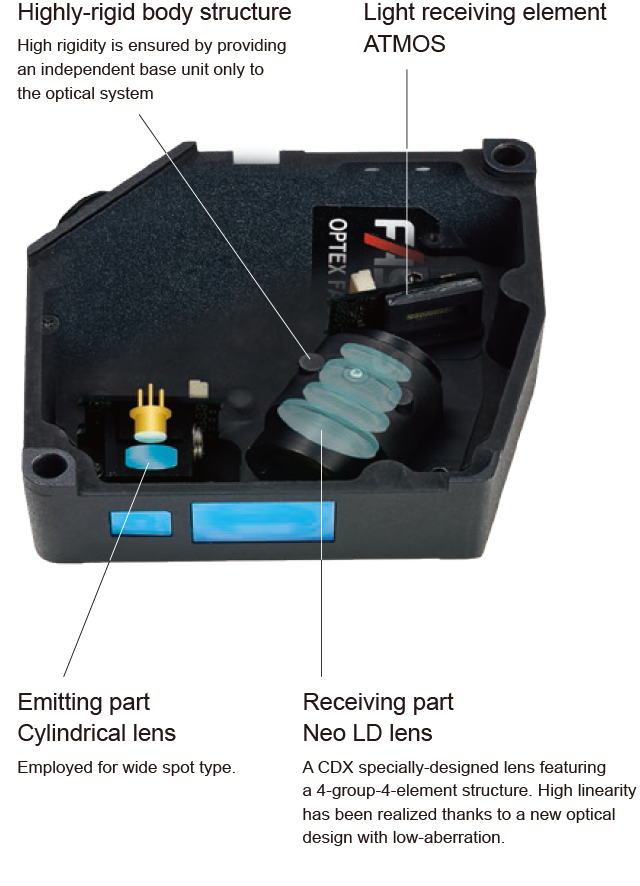

De hoge prestaties van de CDX serie worden mogelijk gemaakt door 2 speciaal ontwikkelde technologieën: de ATMOS lichtsensor en de Neo LD lens.
ATMOS lichtsensor
De ATMOS lichtsensor is een speciaal door OPTEX FA ontwikkelde C-MOS sensor die zijn sluitertijd actief kan regelen zonder feedbacklus. Dit maakt een uitzonderlijk hoge meetsnelheid van 80 kHz mogelijk. Dit maakt het mogelijk om de CDX serie zelfs te gebruiken om trillingen te analyseren. Daarnaast kan de sensor goed omgaan met sterke veranderingen in hoeveelheid gereflecteerd licht, zoals bij een overgang van wit naar zwart materiaal.
Door de hoge gevoeligheid van deze technologie, heeft de CDX-serie maar een veilige klasse 1 laser nodig om deze prestaties te leveren.
Neo LD lens
De nieuwe Neo LD lens zorgt ervoor dat het weerkaatste licht met hoge nauwkeurigheid op de lichtsensor wordt gefocused. Dit zorgt voor aanzienlijk minder afwijkingen door lensaberratie t.o.v. andere fabrikanten.
Eenvoudige integratie

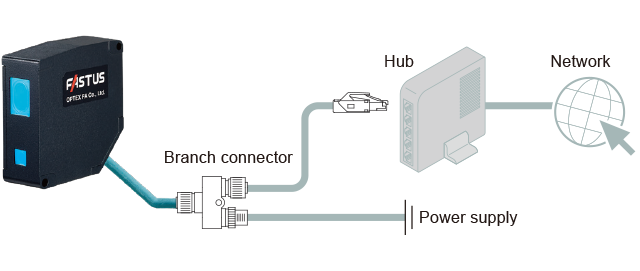

Dankzij een geïntegreerde controller met Ethernet connectiviteit is de CDX-serie eenvoudig te integreren in de machinebesturing. De ingebouwde webserver maakt intuïtieve configuratie mogelijk.
Deze ingebouwde controller zorgt ervoor dat er geen extra apparaten nodig zijn en is daarnaast krachtig genoeg om data-analyses uit te voeren. Zo kunnen analyses zoals het controleren van toleranties of copycounting in de sensor zelf worden uitgevoerd. Dit bespaart veel integratietijd voor de engineer.
Meer weten over de OPTEX FA CDX-serie?
Laumans Techniek is sinds heden de importeur van OPTEX FA in de Benelux.
We staan u graag bij voor technisch advies en een vrijblijvende demonstratie. Veel types zijn snel uit onze eigen voorraad leverbaar.
