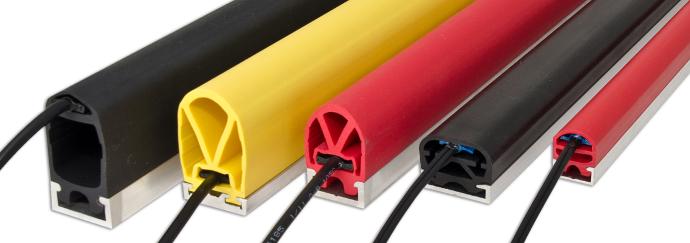

Tapeswitch schakellijst configurator
Tapeswitch schakellijsten bestaan uit een vervormbaar profiel met daarin een contactstrook. Door het profiel te vervormen, wordt de contactstrook geactiveerd. Deze profielen zijn in een aantal materialen en afmetingen verkrijgbaar waaronder PVC, EPDM en TPE. Schakellijsten functioneren als normaal-open contacten en resetten zodra de activatiekracht wordt weggenomen. Met behulp van een geschikt veiligheidsrelais kunnen ze worden ingezet als noodstoppen in veiligheidstoepassingen.
Door de vele configuratiemogelijkheden kunt u een schakellijst configureren die perfect aan de eisen van uw specifieke toepassing voldoet. Hieronder vind u meer informatie over de verschillende opties.

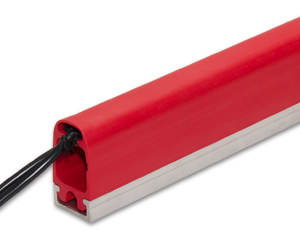

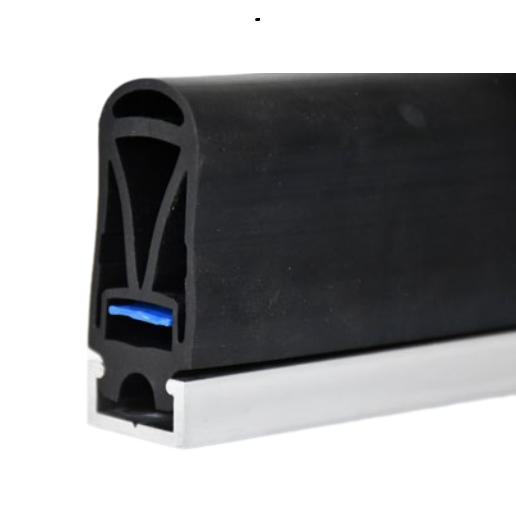

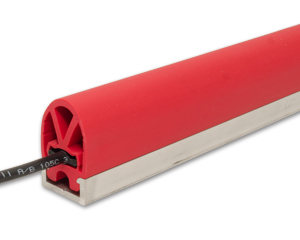

Types schakellijsten
Tapeswitch biedt een aantal verschillende types schakellijst. Gebruik onderstaande tabel om het beste type voor uw toepassing te selecteren.
Activatiekracht
De activatiekracht is de kracht die nodig is om de schakelaar te activeren. Deze kracht is gespecificeerd bij 20°C en bij gebruik van een rond testobject met een diameter van 80mm.
Activatieafstand
De activatieafstand is de afstand die de schakellijst moet worden ingedrukt om de schakelaar te activeren. Deze kracht is gespecificeerd bij 20°C en bij gebruik van een rond testobject met een diameter van 80mm.
Naloopweg
De naloopweg is de afstand die de schakellijst nog verder kan worden ingedrukt, na het bereiken van het schakelpunt. Deze afstand biedt een buffer voor het afremmen van de machine na activatie van de schakellijst. Als deze afstand overschreden wordt, kan schade aan de schakellijst ontstaan.
|
|
|
|
|
|
| |||
Type montagerail | Vlak aluminium, vlak plastic | Vlak aluminium, vlak plastic | Vlak aluminium | Vlak aluminium | Vlak aluminium, hoekprofiel aluminium, vlak plastic | Vlak aluminium, hoekprofiel aluminium, vlak plastic | Vlak aluminium, hoekprofiel aluminium, vlak plastic | Vlak aluminium, hoekprofiel aluminium, vlak plastic | Vlak aluminium, hoekprofiel aluminium, vlak plastic |
| Kleur / materiaal | Zwart (EPDM), rood (EPDM-PP) | Zwart (EPDM), rood (PVC) | Zwart (PVC) | Zwart (EPDM) | Zwart (EPDM / NBR), rood (EPDM) | Zwart (EPDM / NBR), rood (EPDM) | Zwart, rood (Santoprene TPE) | Zwart, EPDM | Zwart, EPDM |
Activatiekracht | <40 N | <140 N | <120 N | <70 N | <60 N (EPDM), | <70 N | <60 N | <100 N | <100 N |
Activatieafstand | <3 mm | <5 mm | <4 mm | <4 mm | <7 mm | <7 mm | <4 mm | <4 mm | <4 mm |
Naloopweg | 1 mm | 1 mm | 1 mm | 5 mm | 10 mm | 21 mm | 26 mm | 20 mm | 43 mm |
IP rating | IP 65 of IP 68 | IP 65 of IP 68 | IP 65 | IP 65 | IP 65 of IP 68 | IP 65 of IP 68 | IP 65 | IP 65 of IP 68 | IP 65 of IP 68 |
Gewicht | 300 g / m | 350 g / m | 540 g / m | 720 g / m | 700 g / m | 1100 g / m | 1100 g / m | 750 g / m | 1390 g / m |
|
|
| |
Type montage | Vlak aluminium, vlak plastic | Vlak aluminium, vlak plastic | Vlak aluminium |
| Kleur / materiaal | Zwart (EPDM), rood (EPDM-PP) | Zwart (EPDM), rood (PVC) | Zwart (PVC) |
Activatie | <40 N | <140 N | <120 N |
Activatie | <3 mm | <5 mm | <4 mm |
Naloopweg | 1 mm | 1 mm | 1 mm |
IP rating | IP 65 of IP 68 | IP 65 of IP 68 | IP 65 |
Gewicht | 300 g / m | 350 g / m | 540 g / m |
|
|
| |
Type montage | Vlak aluminium | Vlak aluminium, hoekprofiel aluminium, vlak plastic | Vlak aluminium, hoekprofiel aluminium, vlak plastic |
| Kleur / materiaal | Zwart (EPDM) | Zwart (EPDM / NBR), rood (EPDM) | Zwart (EPDM / NBR), rood (EPDM) |
Activatie | <70 N | <60 N (EPDM), | <70 N |
Activatie | <4 mm | <7 mm | <7 mm |
Naloopweg | 5 mm | 10 mm | 21 mm |
IP rating | IP 65 | IP 65 of IP 68 | IP 65 of IP 68 |
Gewicht | 720 g / m | 700 g / m | 1100 g / m |
|
| ||
Type montage | Vlak aluminium, hoekprofiel aluminium, vlak plastic | Vlak aluminium, hoekprofiel aluminium, vlak plastic | Vlak aluminium, hoekprofiel aluminium, vlak plastic |
| Kleur / materiaal | Zwart, rood (Santoprene TPE) | Zwart, EPDM | Zwart, EPDM |
Activatie | <60 N | <100 N | <100 N |
Activatie | <4 mm | <4 mm | <4 mm |
Naloopweg | 26 mm | 20 mm | 43 mm |
IP rating | IP 65 | IP 65 of IP 68 | IP 65 of IP 68 |
Gewicht | 1100 g / m | 750 g / m | 1390 g / m |
Veiligheidstoepassingen
Tapeswitch schakellijsten zijn uitermate geschikt om in te zetten in veiligheidstoepassingen. Hierbij dient wel met een aantal zaken rekening gehouden te worden:

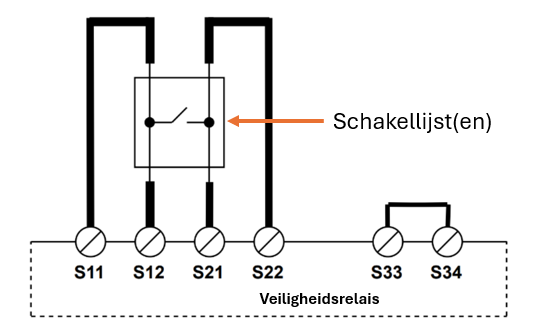

- Er moet een schakellijst gekozen worden met "failsafe"-bekabeling. Dit houdt in dat de schakellijst 4 draden heeft i.p.v. 2. Zo kan een draadbreuk gedetecteerd worden zonder dat er onveilige situaties kunnen ontstaan.
- De schakellijst moet op een geschikt veiligheidsrelais worden aangesloten. Wij helpen u graag bij de selectie van een geschikt relais voor uw specifieke toepassing.
- Er mag maximaal 100m schakellijst of 7m2 veiligheidsmat per veiligheidsrelais worden aangesloten. Er kunnen meerdere veiligheidsrelais in serie worden aangesloten als dit onvoldoende is.
Kabelaansluitingen

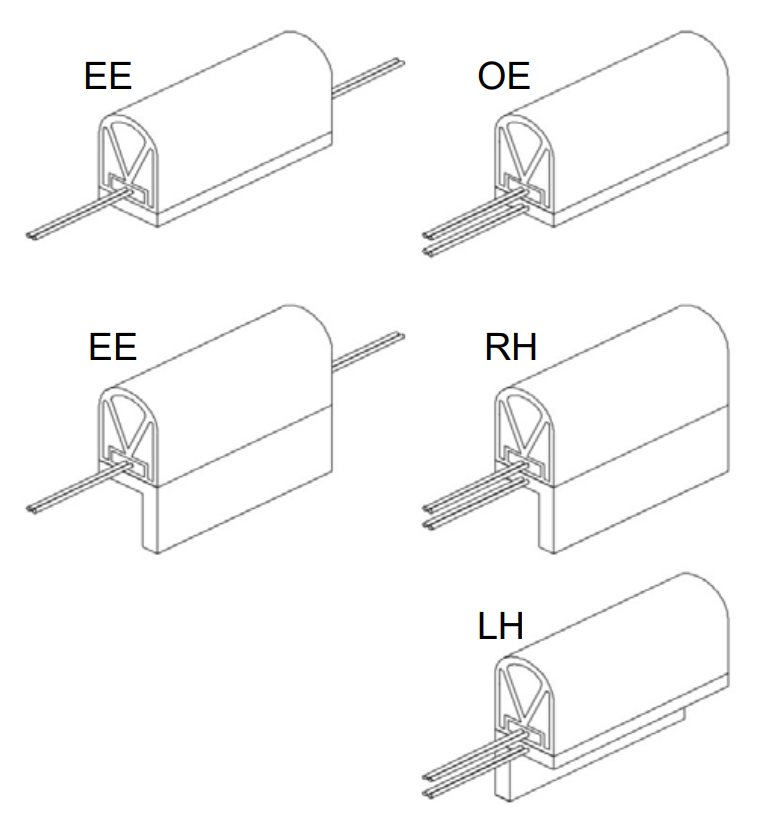

Tapeswitch schakellijsten worden standaard geleverd met aan beide uiteinden een 1-draads kabelaansluiting (non-fail-safe). Afhankelijk van de toepassing of de sluitkantbeveiliging zijn verschillende posities van de kabeluitgang mogelijk:
- EE - Een aansluitkabel aan iedere uiteinde
OE - Beide aansluitkabels aan één uiteinde
- RH - Beide aansluitkabels aan de rechterzijde van het hoekprofiel
- LH - Beide aansluitkabels aan de linkerzijde van het hoekprofiel

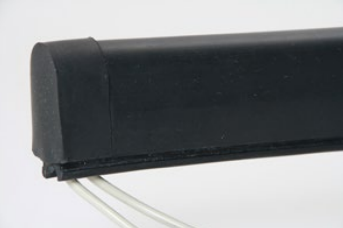

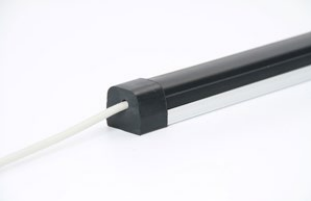

Naast deze standaard opties, kunnen de kabels op verzoek op vrijwel iedere denkbare manier gemonteerd worden.
Type kabel
Standaard zijn 2 verschillende types bekabeling leverbaar.

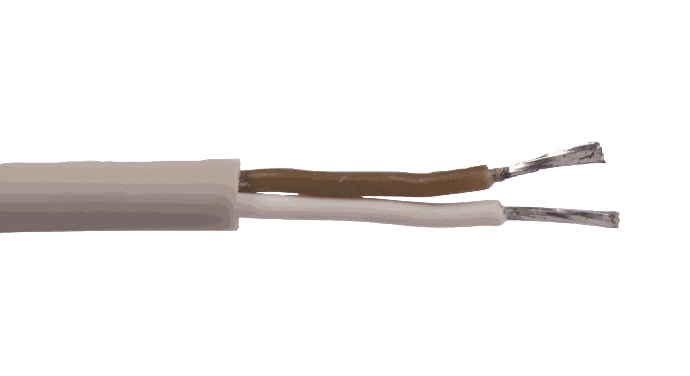

- Kabeltype 1 = Standaard bekabeling, 2 aders in 1 mantel (PVC)

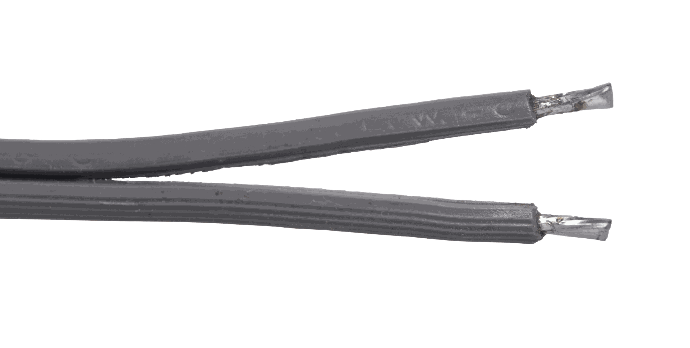

- Kabeltype 2 = 2 losse aders (1 gladde en 1 geribbelde ader)
Neem contact met ons op als u een ander kabeltype nodig heeft.
Standaard zijn de schakellijsten voorzien van kabels met losse uiteindes. Op verzoek kan hier ook een stekker naar keuze op aangesloten worden. Zo is de schakellijst helemaal klaar om in uw machine gemonteerd te worden.
