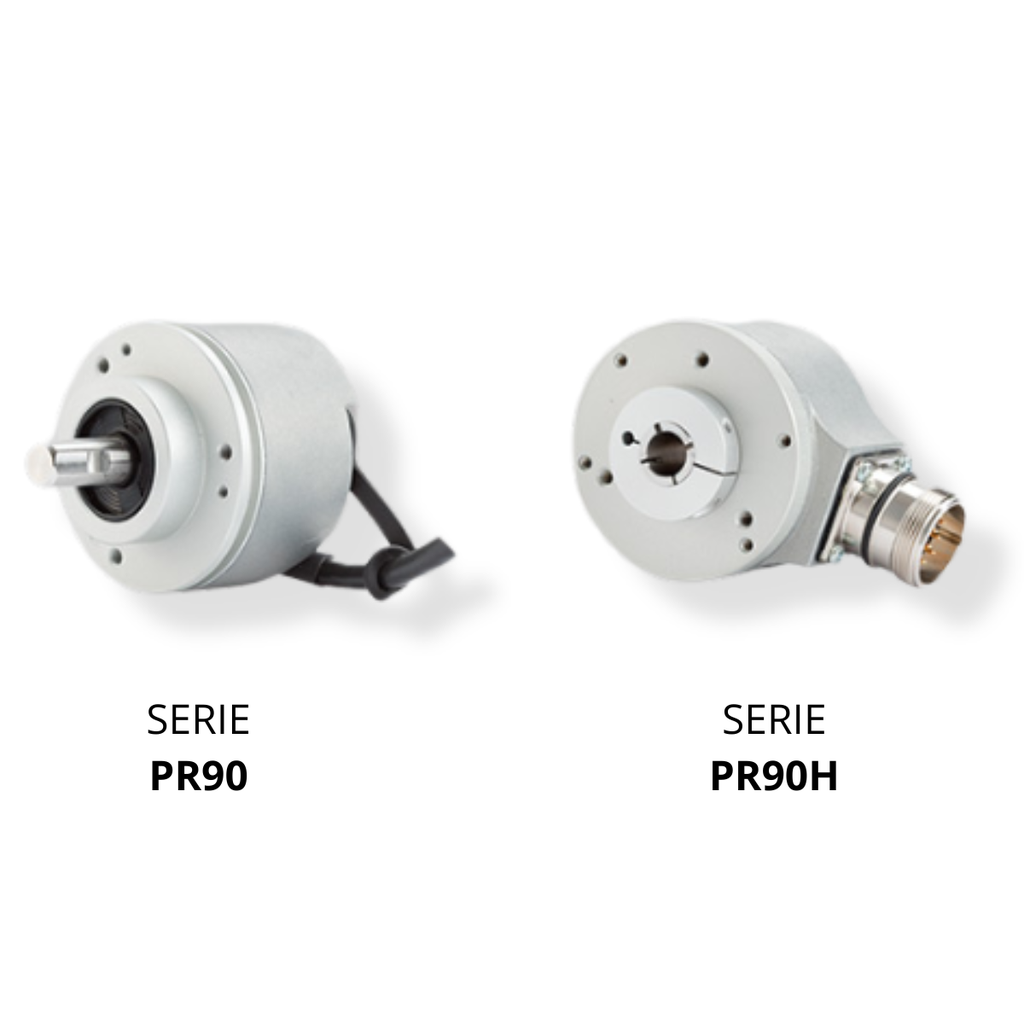

Hohner PR90- en PR90H-serie programmeerbare encoders
- Programmeerbare encoder tot 65.536 pulsen
- Zowel met holle als massieve as verkrijgbaar
- Kabel, M12 of M23 aansluiting
- Programeerbaar via USB zonder extra tools
PR90 en PR90H serie
De PR90/PR90H-serie van Hohner Automation biedt hoogwaardige programmeerbare incrementele encoders voor industriële toepassingen. Dankzij de geavanceerde programmeeropties en automatische detectiefuncties is de encoder zowel ideaal als universeel reserveonderdeel voor reeds draaiende installaties, als voor nieuwe installaties.
- PR90 met massieve as (Ø8 tot 15 mm) of PR90H met holle as (Ø6 tot 10 mm)
- Externe diameter van 58mm met industrie-standaard montageopties.
- Zowel een kabel uitvoering als uitvoering met connector mogelijk (M12 of M23)
- Programmeerbaar van 0 tot 65.536 pulsen
- Programmeerbare uitgang (HTL of TTL)
- Keuze van rotatie richting (CW of CCW)
Programmeerbaar via USB
De PR90 is eenvoudig programmeerbaar met gratis software en via een standaard USB-interface. In tegenstelling tot veel andere programmeerbare encoders zijn er dus geen speciale programmeer tools benodigd. Daarnaast kan de programmering worden uitgevoerd zonder dat de encoder extern van spanning hoeft te worden voorzien. Dit maakt het mogelijk om de configuratie uit te voeren terwijl de encoder verder nergens op is aangesloten.
De encoder kan flexibel worden ingesteld naar specifieke resoluties (1 tot 65.536 pulsen) en HTL of TTL signalen, waardoor hij eenvoudig aan te passen is aan verschillende toepassingen zonder dat hardware gewijzigd hoeft te worden. Deze instelbaarheid maakt het mogelijk om dezelfde encoder in uiteenlopende systemen te gebruiken, wat de integratie vereenvoudigt en de benodigde verschillende voorraadartikelen beperkt.
Configuratie
Naast deze standaard configuraties kunnen we ook al bij kleine aantallen maatwerk aanpassingen leveren voor deze series.
Vrijblijvende demonstratie aanvragen?
| Algemene eigenschappen | |
|---|---|
| Merk | Hohner |
| Meetmethode | Optisch |
| Uitgang type | HTL (Push-Pull), TTL (RS422) |
| Aansluiting | Kabel 2 m, Connector M23 12 pin - CCW, Connector M12 8 pin |
| Maat | 58 mm |
| Mechanische eigenschappen | |
| Type as | Holle as, Massieve as |
| Maat as | ø8 mm met klemring, ø10 mm met klemring, ø12 mm met klemring, ø14 mm met klemring, ø15 mm met klemring, ø6 x 10 mm met plat vlak, ø10 x 20 mm met plat vlak |
| Mechanische bevestiging | Synchro-flens, Klemflens |
| Materiaal behuizing | Aluminium |
| Maximaal toerental | 6000 RPM |
| Elektrische eigenschappen | |
| Resolutie | Tot 65536 pulsen / 16 bits per rotatie |
| Aansluiting oriëntatie | Radiaal |
| Voedingsspanning | 5 … 30 VDC |
| Schakelfrequentie | < 900 kHz |
| Omgevingseigenschappen | |
| Beschermingsgraad | IP 65 |
| Werktemperatuur | -20 … +80 °C |
| Vibratie bestendigheid | IEC 60068-2-6:2008 |
| Schok bestendigheid | IEC 60068-2-27:2009 |
