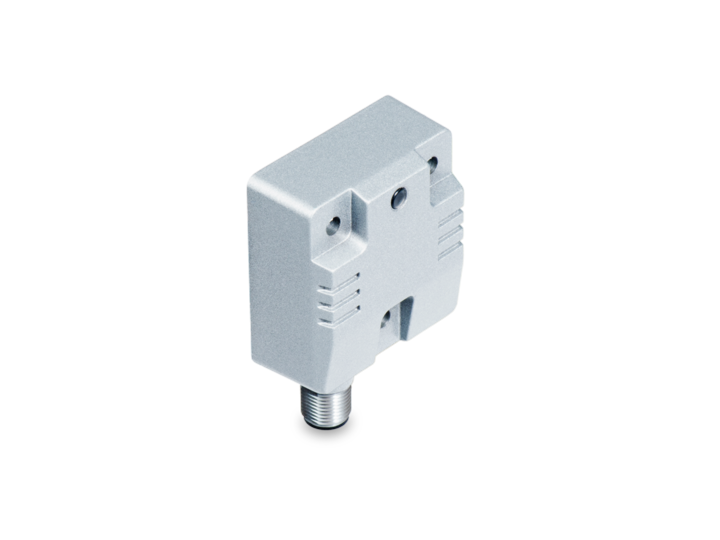

Baumer GIM500R Hellingshoeksensor
De Baumer GIM500R-serie
De hellingshoek sensoren uit de Baumer GIM500R serie kunnen gebruikt worden om rotaties nauwkeurig te meten in toepassingen waar de plaatsing van een encoder niet nodig is.
Dankzij de firmware die in lijn is met ISO 13849 is het mogelijk om deze sensoren toe te passen in veiligheidstoepassingen tot PLd-niveau*.
De robuuste, zeewater-bestendige behuizing met IP 69K beschermingsgraad zorgt ervoor dat deze sensoren ook in zware omgevingscondities kunnen worden ingezet.
- Verkrijgbaar voor metingen in 1 en 2 dimensies
- Meetbereik van ±360° in 1D
- Meetbereik van ±90° in 2D
- Meetbereik van ±360° in 1D
- Corrosiebestendige behuizing (C5-M)
- Toepasbaar tot PLd (ISO 13849)
- Design volgens E1 (extreem hoge EMC immuniteit)
- Meting volgens MEMS-principe
- 52 mm design
- Instelbaar low-pass filter
Toepassingen
Enkele voorbeelden van toepassingen waar deze sensoren in worden gebruikt zijn:
- Horizontaal afstellen van schaarliften
- Positioneren van mobiele kranen
Configuratie
Deze sensoren zijn verkrijgbaar in een breed scala aan uitvoeringen.
Gebruik de configuratiebladen op de onderste pagina's van de datasheets onder het tabblad 'Documenten' om de configuratie te bepalen die het beste bij uw specifieke toepassing past.
Voor hulp en/of vragen hierover kunt u natuurlijk altijd contact met ons opnemen.
* Systeem kwalificatie en PLd goedkeuring dient altijd te worden uitgevoerd door een gecertificeerde autoriteit.
| Algemene eigenschappen | |
|---|---|
| Merk | Baumer |
| Aansluiting | Kabel 1 m |
| Mechanische eigenschappen | |
| Materiaal behuizing | Aluminium |
| Elektrische eigenschappen | |
| Resolutie | 0.01 ° |
| Voedingsspanning | 8 ... 36 Vdc |
| Interface | Analoog, CANopen |
| Omgevingseigenschappen | |
| Keurmerken | UL, E63076, EN Reg. No. 10R4 |
| Beschermingsgraad | IP 66/68/69K |
