De hoogste nauwkeurigheid en meetsnelheid in zijn klasse

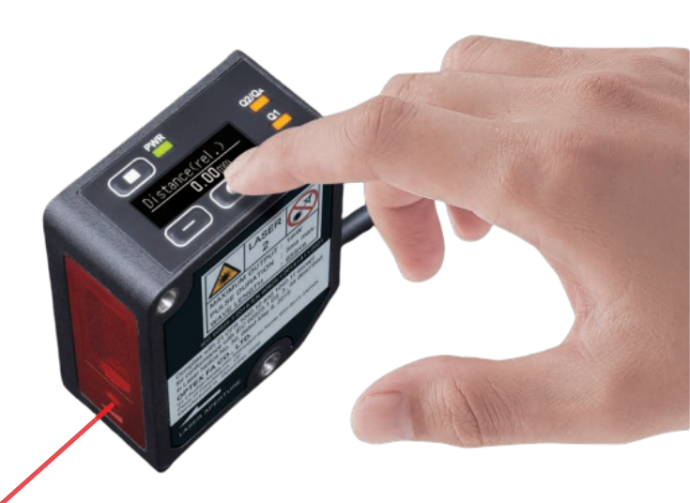

De CD2H laser afstandssensoren van het Japanse OPTEX FA zijn een krachtige nieuwe toevoeging in ons assortiment. De speciaal ontwikkelde ATMOS lichtsensor is extreem gevoelig waardoor een herhalingsnauwkeurigheid en resolutie van 0.25 μm worden bereikt i.c.m. een meettijd van 133.3 μs (ca. 7500Hz!). Deze specificaties zijn normaal alleen haalbaar met sensoren in een prijsklasse hoger waardoor de CD2H-serie een erg kostenefficiënte oplossing is.
Deze hoge meetsnelheid, i.c.m. het lage gewicht van slechts 90 gram voor de stekker-uitvoering, maakt deze sensor uitstekend geschikt voor montage op snel bewegende robotarmen.
De sensor is beschikbaar met IO-Link en RS485 communicatie voor eenvoudige integratie. Een ingebouwd OLED display zorgt voor intuïtieve configuratie en terugkoppeling op de sensor zelf.
De verschillende varianten met meetbereiken van 25mm tot 1200mm bieden een ruime range aan mogelijkheden.
ATMOS lichtsensor
De speciaal door OPTEX FA ontwikkelde ATMOS lichtsensor is een C-MOS sensor die zijn shutter tijd actief kan regelen zonder feedbacklus. Dit is uniek in de industrie en resulteert in een aanzienlijk snellere meetsnelheid t.o.v. conventionele lichtsensors.
Door deze speciale technologie kan deze sensor ook uitstekend omgaan met omstandigheden die normaal als ongunstig gezien worden voor laser afstandssensoren zoals:
- Overgangen van een zwarte naar een glimmende ondergrond
- Metingen op een schuin, glimmend vlak
- Detectie van glas
- Of juist meten door een glazen wand heen
Deze lichtsensor wordt ook gebruikt in de nog veel nauwkeurigere CDX-serie waarmee een resolutie tot zelfs 20 nanometer gehaald kan worden.

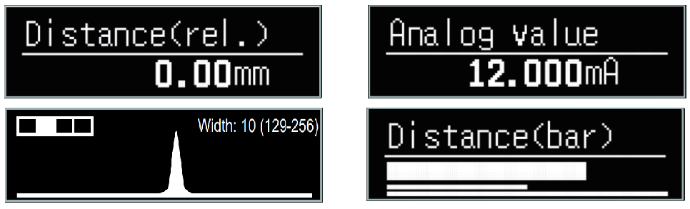

Ingebouwd OLED display met diepgaande functionaliteit
Het ingebouwde OLED display kan gebruikt worden om de sensor te configureren maar ook om belangrijke data te visualiseren.
Zo is het mogelijk om de meetwaarde op verschillende manieren weer te geven, de gemeten "wave form" te visualiseren en om diagnostische data zoals interne temperatuur en bedrijfstijd te controleren.
De instellingen kunnen direct via het display met een intuïtief menu in verschillende talen worden aangepast, maar uiteraard ook via IO-Link of RS485 worden ingelezen.

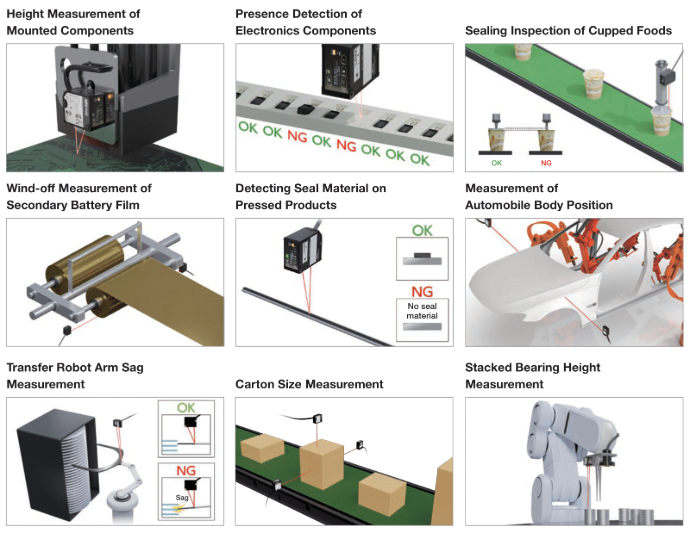

Toepassingen
De hierboven beschreven eigenschappen maken de CD2H-serie een mid-range alleskunner met een breed bereik aan mogelijke toepassingen zoals:
- Controleren van toleranties van producten
- Positioneren van robotarmen
- Controleren van aanwezigheid van kleine elektronische componenten

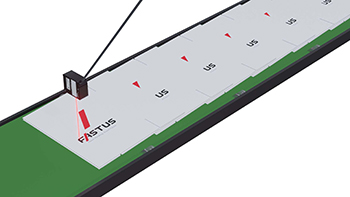

Daarnaast is het dankzij het ingebouwde edge detection algorithme en de hoge meetsnelheid mogelijk om de sensor in te zetten als copycounter. Zo kan drukwerk betrouwbaar geteld worden met een significant goedkopere oplossing dan een traditionele copycounter.
Meer weten over de OPTEX FA CD2H-serie?
Laumans Techniek is sinds heden de importeur van OPTEX FA in de Benelux.
We staan u graag bij voor technisch advies en een vrijblijvende demonstratie. Veel types zijn snel uit onze eigen voorraad leverbaar.
