Revulutionaire incrementele encoders - Baumer EB260
LowHarmonics-signaalcorrectie en slijtagevrij ontwerp voor precisie onder alle omstandigheden

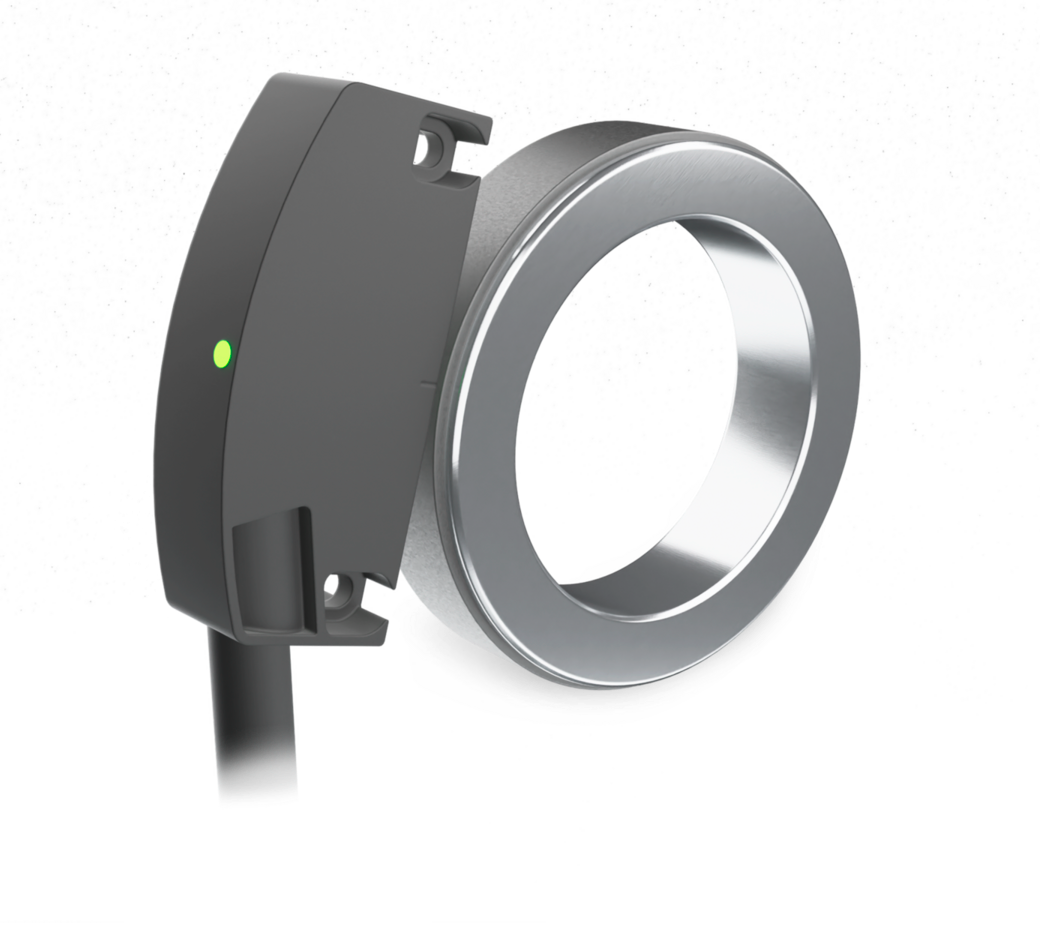

De revolutionaire EB260 bearingless roterende encoder combineert de precisie van optische detectie met de robuustheid en kostenefficiëntie van magnetische systemen, en dat alles met een minimale inbouwruimte. De innovatieve LowHarmonics-signaalverwerking met automatische kalibratie elimineert signaalfouten veroorzaakt door montage, temperatuur, veroudering en mechanische invloeden, wat zorgt voor maximale precisie en regelnauwkeurigheid. De geïntegreerde Airgap Monitor meet continu de afstand tot de magnetische rotor. Zelfs de kleinste veranderingen, bijvoorbeeld door slijtage aan de machineconstructie, worden bewaakt en gerapporteerd aan de besturing. De EB260 opent volledig nieuwe mogelijkheden in aandrijftechniek en fabrieksautomatisering.
Specificaties:
- LowHarmonics automatische kalibratie elimineert signaalfouten veroorzaakt door temperatuur of mechanische afwijkingen
- Voor nauwkeurige positionering en snelheidsregeling
- Slimme bewaking van bedrijfsomstandigheden met Airgap Monitor
- Bearingless ontwerp voor compacte integratie
- Bestand tegen stof, vocht en trillingen
- Immuum voor lager stromen veroorzaakt door elektromotoren
- Intuïtieve configuratie van resolutie, interface en snelheidsbewaking d.m.v. IO-Link
Nieuwe generatie bearingless encodertechnologie
LowHarmonics-technologie
- Continue signaalverwerking voor nauwkeurige snelheids- en positiedetectie
- Automatische kalibratie van fouten veroorzaakt door onrondheid van de as, montagetoleranties en temperatuurschommelingen
- Snelheidssignaal met lage harmonische vervorming
- Hoge precisie, zelfs bij een grote luchtspleet

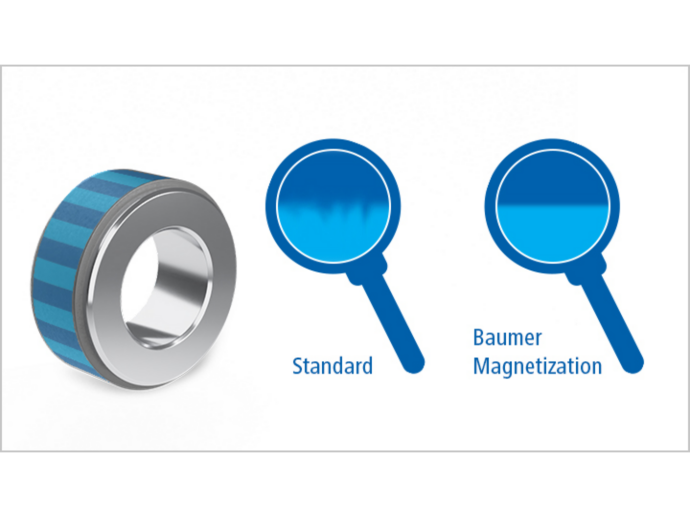

Hoge signaalkwaliteit dankzij zeer nauwkeurige magnetisatie
- De magnetische schaal is bepalend voor de signaalkwaliteit
- De magnetische ring van homogeen gesinterd ferriet vormt met zijn magnetische eigenschappen een ideale basis
- Naast een precieze magnetisatie met een poolafstand van 2 mm, wordt een poolafstand van 5 mm gebruikt voor de grootste werkafstanden

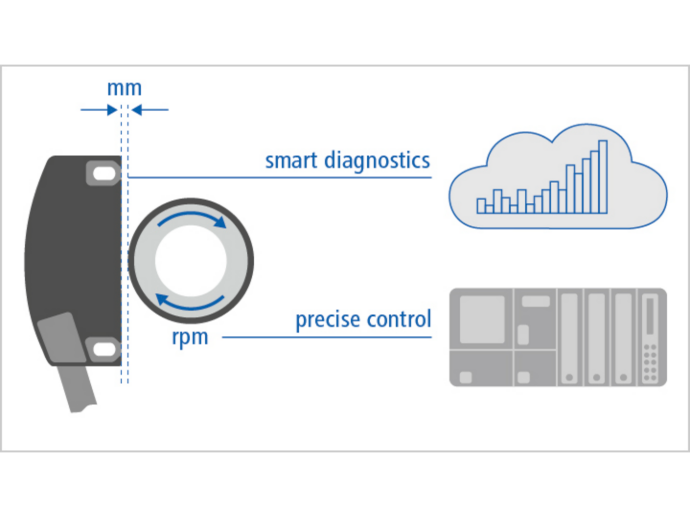

Slimme conditiebewaking
- Continue meting van luchtspleet en temperatuur voor bewaking van de machineconstructie
- Levert extra gegevens voor voorspellend onderhoud
- Flexibele schakeluitgang voor snelheids- en luchtspleetbewaking
- Automatische kalibratie – geen afstelling tussen sensor en ring nodig

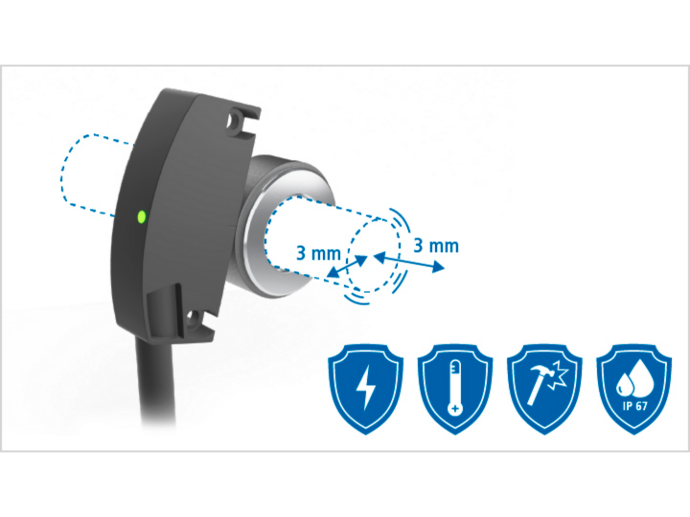

Geen slijtage
- Contactloze, slijtvaste detectie
- Ongevoelig voor axiale en radiale asbewegingen dankzij grote toleranties
- Bearingless ontwerp voorkomt oververhitting bij hoge snelheden
- Bestand tegen schokken en trillingen
- Immuun voor assenstromen
- Hermetisch afgesloten elektronica

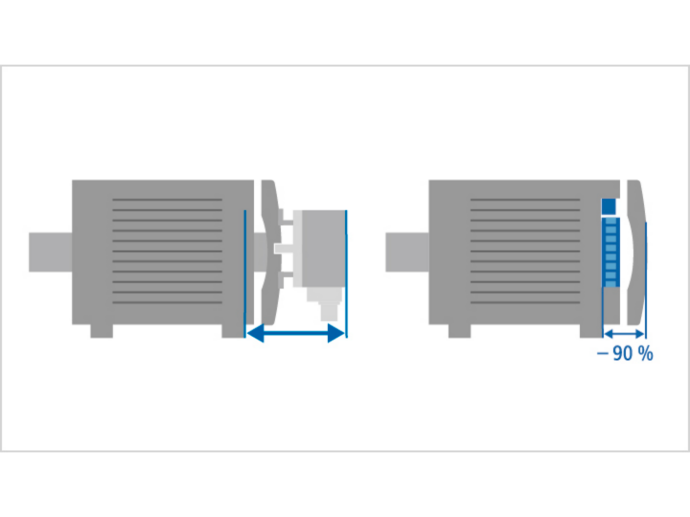

Compacte integratie
- Flexibele as diameters
- Slechts 11 mm inbouwdiepte
- Integratie zonder blootstelling aan omgevingsinvloeden
- Geen as- of statorkoppeling nodig
- Geen complexe afdichting of afdekking vereist

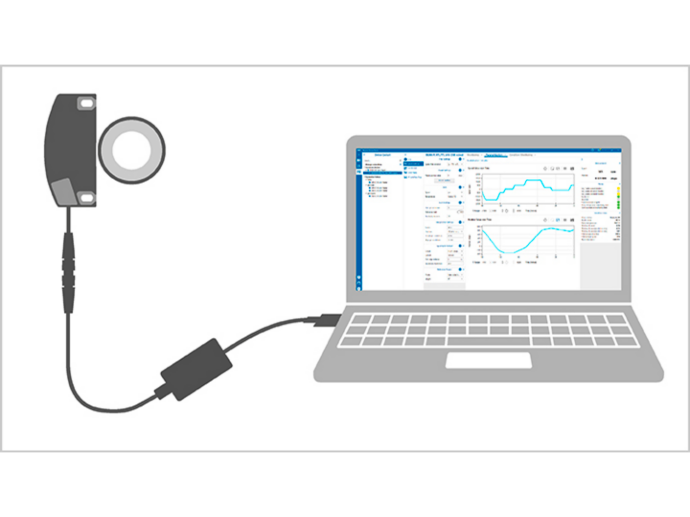

Flexibele configuratie
- Intuïtieve Baumer Sensor Suite software
- Configureerbare motion monitor en schakeluitgang
- Interfaces: blokgolfsignaal, Sin/Cos en IO-Link
- Eenvoudige configuratie van elke gewenste resolutie met de Baumer Sensor Suite
Montagetypes van de EB260 magneetringen

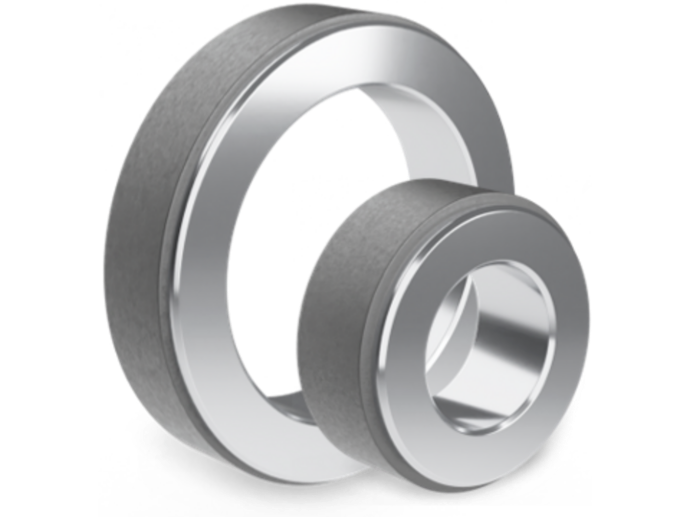

Precies
-
Nauwkeurige naaftoleranties voor het creëren van pers- of krimppassingen
- Materiaal van de naaf: roestvrij staal

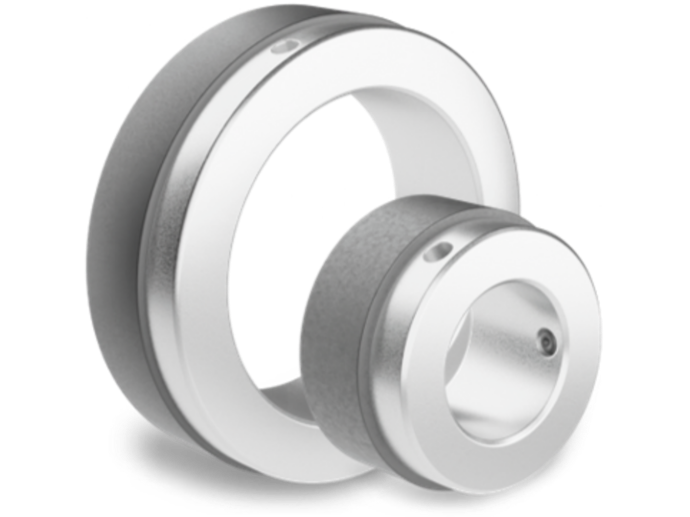

Eenvoudig
-
Magneetringen met stelschroef voor snelle montage
- Materiaal van de naaf: aluminium

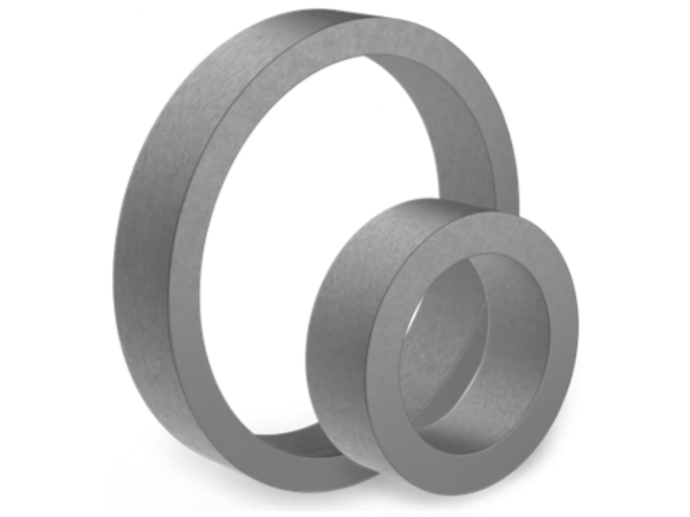

Kostenefficiënt
-
Magneetringen zonder naaf om zelf te verlijmen
- Binnendiameter van 22 mm of 48 mm
